带故障显示固定外间隙过电压保护器YH5CX-13/40G
1、产品概述
带故障显示固定外间隙过电压保护器是我公司根据配电网实际运行情况及客户需求,成功研制出的新一代防雷过电压保护器。为高压设备排除雷电过电压,闪过电压,及工频升高等困扰。保护配网(绝缘)线路,有效防止雷击断线及免受各种过电压危害、跳闸。
产品综合了国内外各种线路过电压保护装置的优点,克服了现有的技术难点。产品正常工作时,产品本体不承受工频电压,处于休息状态,减缓了电阻片的劣化,增加了使用寿命,且采用内置绝缘结构, 防水,双层封闭的设计, 防止了线路二次故障。具有安装更方便、间隙固定免调整、防鸟害、防积雪、防滑落、免维护等优点。是目前国内最好的绝缘线路 保护用首选产品。
2、 产品特点
1)安装方便,保护性能好;
2)线路正常运行时,避雷器不承受工频电压,处于休息状态,延缓避雷器电阻片劣化,延长了避雷器的使用寿命;
3)雷电过电压时,避雷器实时工作,避免线路断线和断路 跳闸,保证了供电质量。
4)放电间隙固定成型,不会出现因施工原因引起放电电压的变化。
5)安装金具防滑落、防鸟害、防积雪和防轴向转动。
3、使用条件
1)海拔高度不超过3000m;
2)环境温度不超过+70℃,不低于-40℃;
3)交流系统频率不大于62Hz,不小于48Hz;
4)连续施加在避雷器两端的电压不得超过避雷器的持续运行电压;
5)地震烈度7度及以下地区;
6)最大风速不超过35m/s;
7)IV级污秽及以下地区。
4、技术参数
序号 | 项目 | 单位 | 参数值 |
1 | 型号 | YH5CX-13/40(G) | |
2 | 系统标称电压 | kV | 10 |
3 | 系统最高电流 | 11.5 | |
4 | 额定电压 | 13 | |
5 | 标称放电电流 | kA | 5 |
6 | 额定频率 | Hz | 50 |
7 | 8/20us标称放电电流下的残压 | kV(峰值) | ≤40 |
8 | 4/10us大电流冲击耐受能力 | kA(峰值) | 65 |
9 | 2ms方波冲击电流耐受能力 | A(峰值) | 150 |
10 | 0.75Ur下的局部放电量 | pC | ≤10 |
11 | a)雷电冲击外绝缘耐受电压 | kV(峰值) | 75 |
b)工频1min外绝缘湿耐受电压 | kV | ≥26 | |
12 | 爬电比距 | mm/ kV | ≥25 |
13 | 额定弯曲负荷 | kN | 1.0 |
14 | 串联间隙 | mm | 40±1 |
15 | 1.2/50us冲击放电电压 | kV | ≤100 |
16 | 工频放电电压*(串联间隙) | kV | ≥26 |

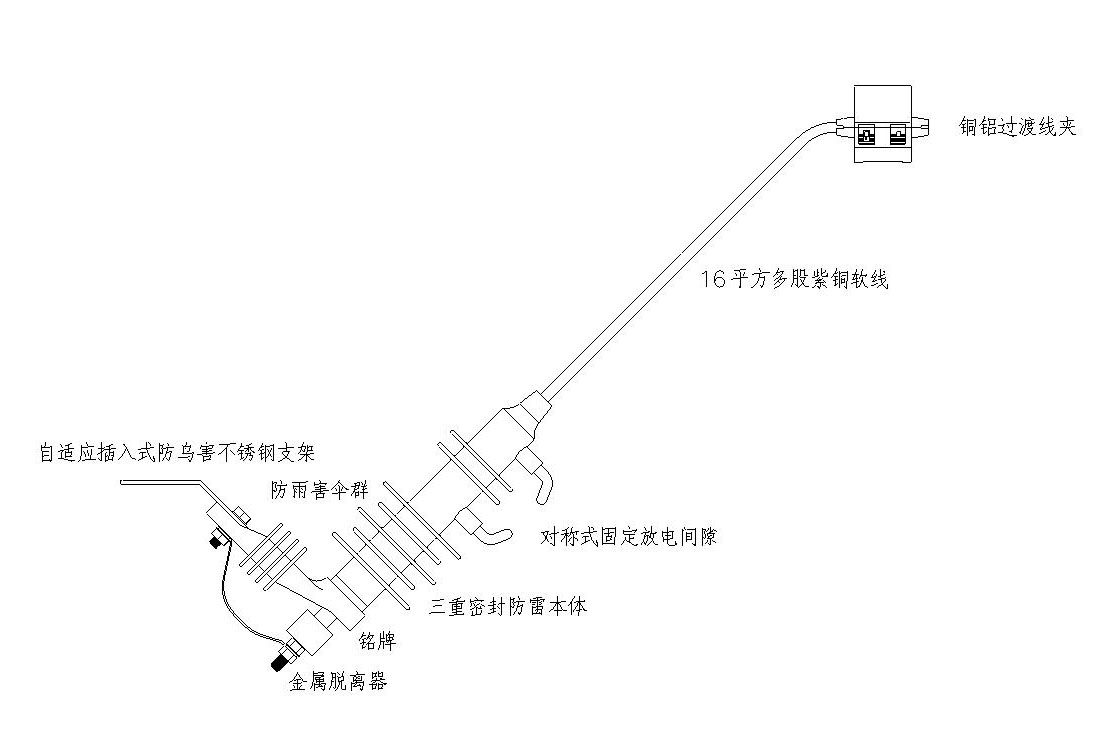

5、产品示意思图及安装效果图
